La capacità nominale di un transpallet è valida solo quando il baricentro del carico è allineato con il baricentro del carico specificato dal produttore, in genere 600 mm. Operare oltre questa distanza si attiva Declassamento del carico , riducendo significativamente il limite di sollevamento sicuro per evitare guasti idraulici e ribaltamento. Per ogni 100 mm di spostamento in avanti del baricentro del carico, la capacità di sollevamento effettiva può diminuire dal 15% al 20%.
Il Centro di carico (LC) è la distanza orizzontale dalla faccia verticale delle forche al baricentro del carico. Nella movimentazione globale dei materiali, 600 mm è il punto di riferimento standard perché rappresenta il punto medio di un pallet standard da 1200 mm.
Il Role of the 600 mm Industry Standard
La maggior parte dei pallet industriali (GMA o Europallet) hanno una profondità di 1200 mm. Posizionare il peso in modo uniforme garantisce il Centro di gravità (CoG) si trova esattamente al segno di 600 mm. Se si utilizzano forche più lunghe per trasportare due pallet o casse di grandi dimensioni, il CoG si sposta verso le punte delle forche, trasformando il transpallet in una leva instabile.

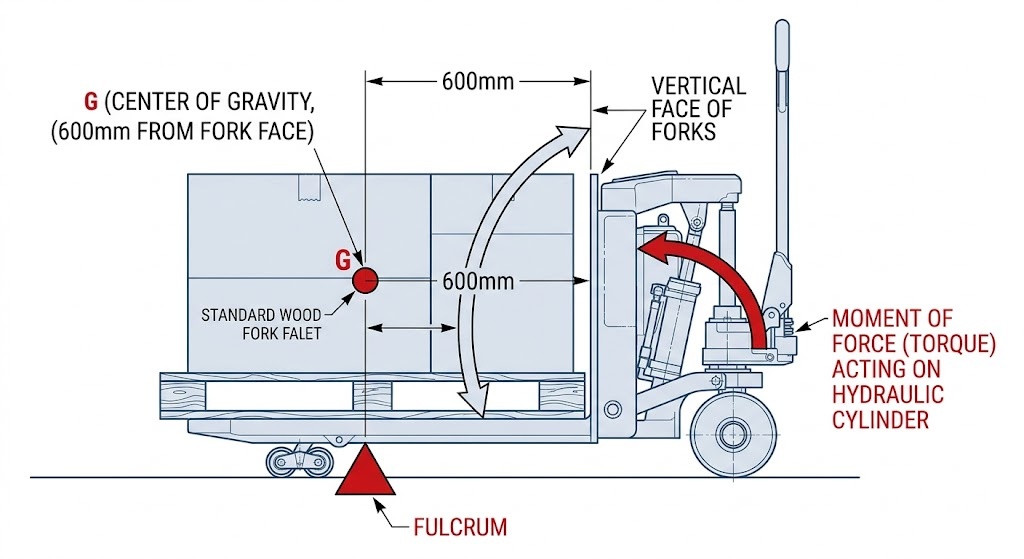

Il Lever Principle and the Fulcrum Point
Un transpallet funziona come Leva di classe 1 . Le ruote di carico anteriori fungono da Fulcro . Quando la distanza tra il carico e il fulcro aumenta, la forza verso il basso (coppia) esercitata sul sistema idraulico e sul telaio aumenta in modo esponenziale, anche se il peso del carico rimane lo stesso.
| Posizionamento del carico | Centro di gravità (CoG) | Livello di stress del sistema | Valutazione di stabilità |
|---|---|---|---|
| Pallet standard | 600 mm | Nominale | Alto |
| Doppia paletta | 1200 mm | Estremo | Critico |
| Cassa di grandi dimensioni | 900 mm | Elevato | Moderato |

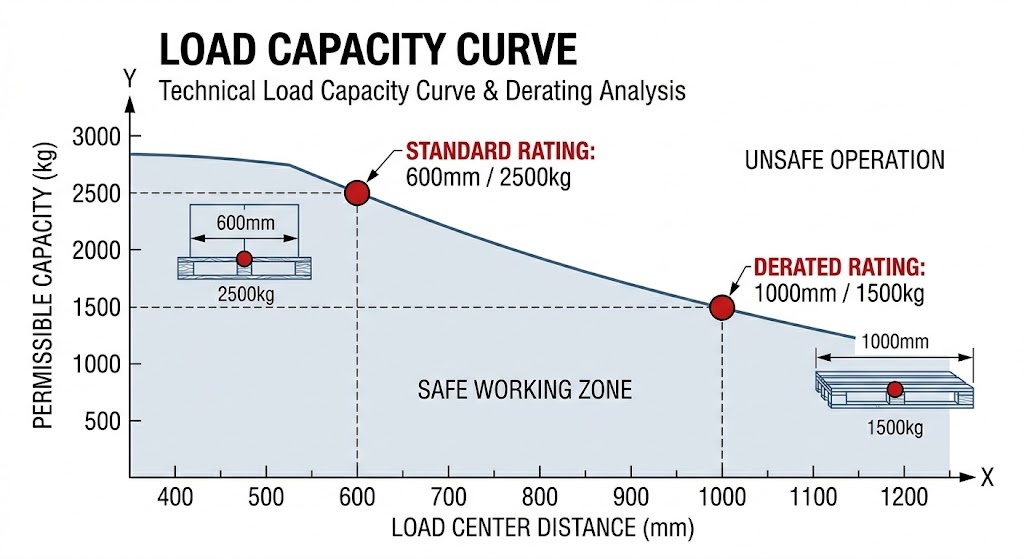

Declassamento del carico è la riduzione calcolata della capacità di sollevamento massima di una macchina all'aumentare del centro di carico. Si tratta di una relazione non lineare dettata dal Principio dei momenti . Quando il carico si allontana dalla radice della forca, il vantaggio meccanico cambia, sottoponendo a sollecitazioni eccessive le guarnizioni idrauliche e il telaio.
| Centro di carico (LC) | Capacità nominale | Carico di lavoro sicuro effettivo (SWL) | Impatto strutturale |
|---|---|---|---|
| 600 mm | 2500 chilogrammi | 2500 chilogrammi | Pressione idraulica ottimale |
| 800 mm | 2500 chilogrammi | ~1875 chilogrammi | Aumento dello stress sulla radice della forcella |
| 1000 mm | 2500 chilogrammi | ~1500 chilogrammi | Rischio di deformazione permanente del telaio |
| 1200 mm | 2500 chilogrammi | ~1250 chilogrammi | Critico Tipping Danger |
Il Derating Calculation Logic
Per stimare la capacità di sicurezza per carichi non standard, i professionisti utilizzano il rapporto tra il momento di progetto e il momento effettivo.
Formula: Capacità effettiva = (Capacità nominale * Centro di carico standard) / Nuovo centro di carico
Esempio: Per un camion da 2.500 kg che tenta di sollevare una cassa con un baricentro di carico di 1.000 mm:
(2500 * 600) / 1000 = 1500 kg.

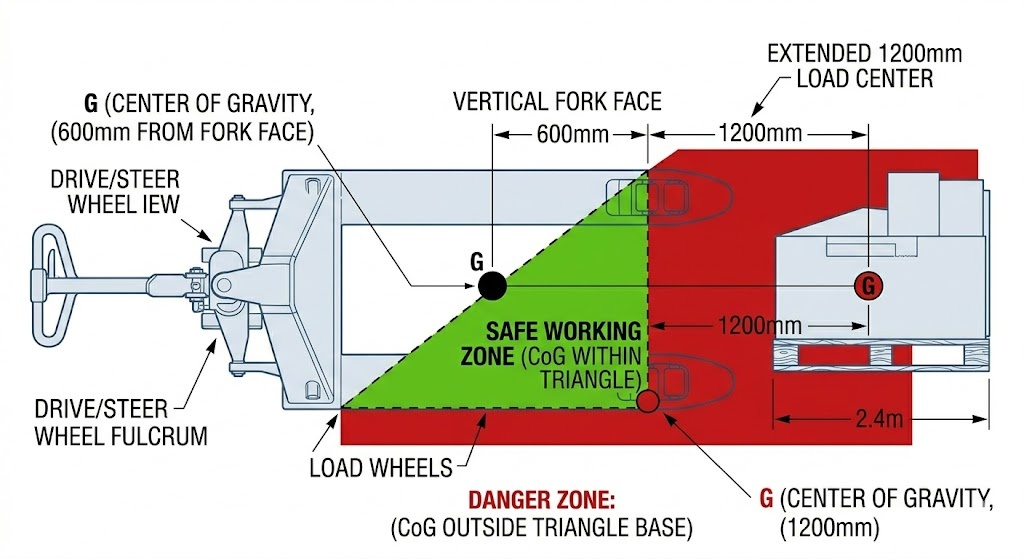

A differenza dei carrelli elevatori a quattro ruote, un transpallet fa affidamento su una geometria specifica per mantenere l'equilibrio. Il Triangolo di stabilità è formato dalla ruota motrice (o ruote sterzanti) e dalle due ruote di carico anteriori.
Il Impact of Center of Gravity (CoG)
Il CoG must remain within this triangle at all times. When a load center is extended, the CoG moves toward the “base” of the triangle (the load wheels). Any external force—such as Pendenza superabile (percorrenza di una rampa del 5%) o la forza centrifuga durante una virata brusca, possono spingere il CoG fuori dall'impronta, provocando un ribaltamento laterale o un beccheggio in avanti.
Fattori dinamici che influenzano la stabilità

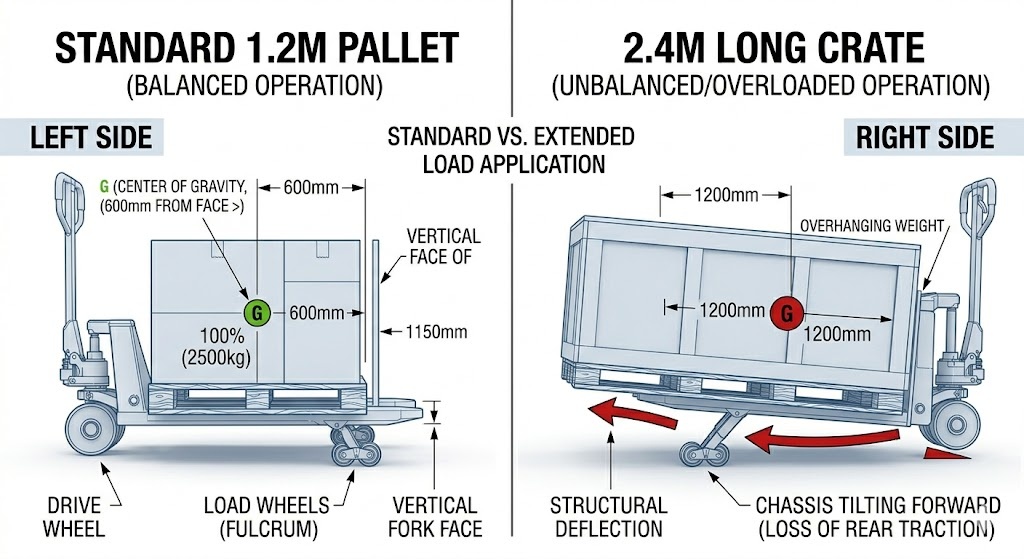

Scegliere un transpallet in base a Capacità nominale da solo è un errore comune negli appalti. Gli ambienti ad alte prestazioni richiedono la corrispondenza Capacità residua al profilo di carico specifico del settore.
Magazzino standard (FMCG)
Edilizia e produzione pesante
Catena del freddo e settore farmaceutico
D1: Posso sollevare un carico di 2.000 kg se il mio transpallet ha una portata di 2.500 kg?
Risposta: Sì, ma solo se il baricentro del carico è pari o inferiore a 600 mm. Se si solleva un carico non standard o di grandi dimensioni il cui baricentro supera i 600 mm, il Declassamento del carico L'effetto riduce la tua effettiva capacità di sicurezza. Ad esempio, con un baricentro di carico di 1.000 mm, un camion da 2.500 kg può movimentare in sicurezza solo circa 1.500 kg.
D2: In che modo la lunghezza delle forche influisce sulla stabilità di un transpallet?
Risposta: La lunghezza della forca determina il posizionamento della Fulcro Point . Sebbene le forche più lunghe (ad esempio 1.800 mm) consentano carichi di grandi dimensioni, spostano il baricentro del carico più lontano dalla ruota motrice. Ciò aumenta il Momento di forza sul sistema idraulico e sposta il baricentro (CoG) verso il bordo del Triangolo di stabilità , aumentando il rischio di ribaltamento.
Q3: Cos'è la "capacità residua" nella movimentazione dei materiali?
Risposta: Capacità residua è la capacità di sollevamento effettiva dell'attrezzatura in una configurazione specifica e non standard. A differenza del Capacità nominale nominale (il peso massimo in condizioni ideali), la capacità residua tiene conto di fattori di declassamento come centri di carico estesi, uso di accessori o altezze di sollevamento elevate.
Q4: Perché il mio transpallet elettrico perde trazione quando trasporta carichi lunghi?
Risposta: Ciò è solitamente dovuto a Inclinazione del telaio causato da un centro di carico esteso. Quando il peso del carico è concentrato troppo in avanti (oltre le ruote di carico anteriori), si crea un effetto leva che solleva la ruota motrice posteriore. Ciò riduce la pressione verso il basso richiesta per la trazione, portando allo slittamento delle ruote e alla compromissione della frenata.
